پروژه تولید کاغذ از کربنات کلسیم الیگودرز – تابلوهای فشار ضعیف و متوسط

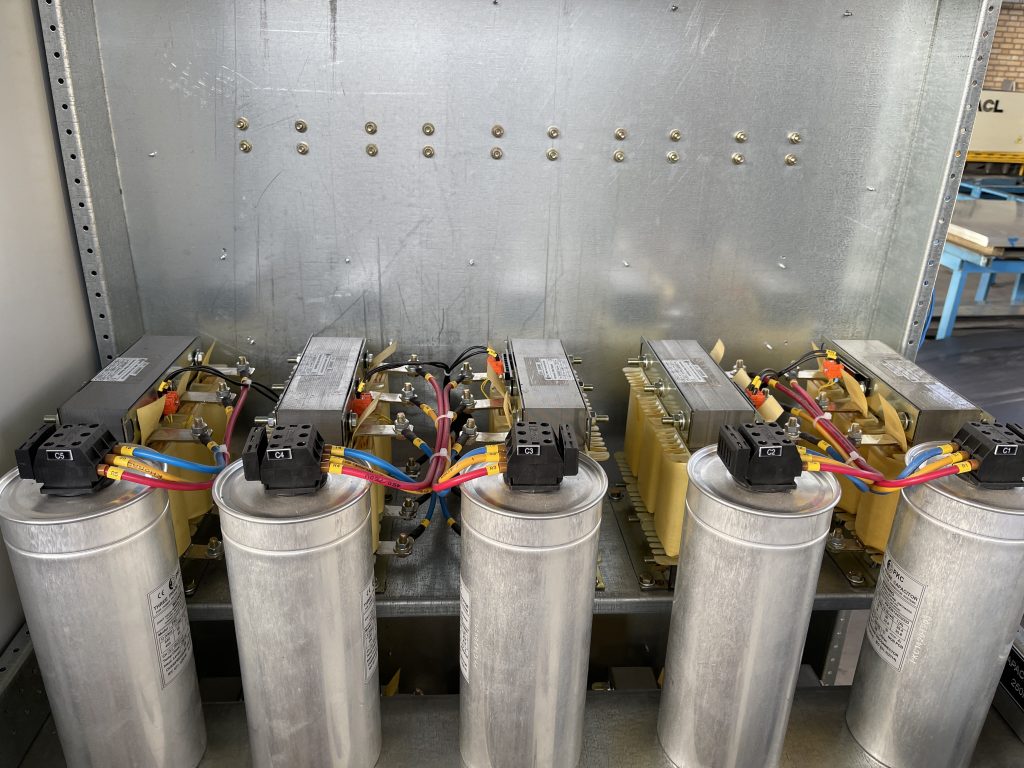

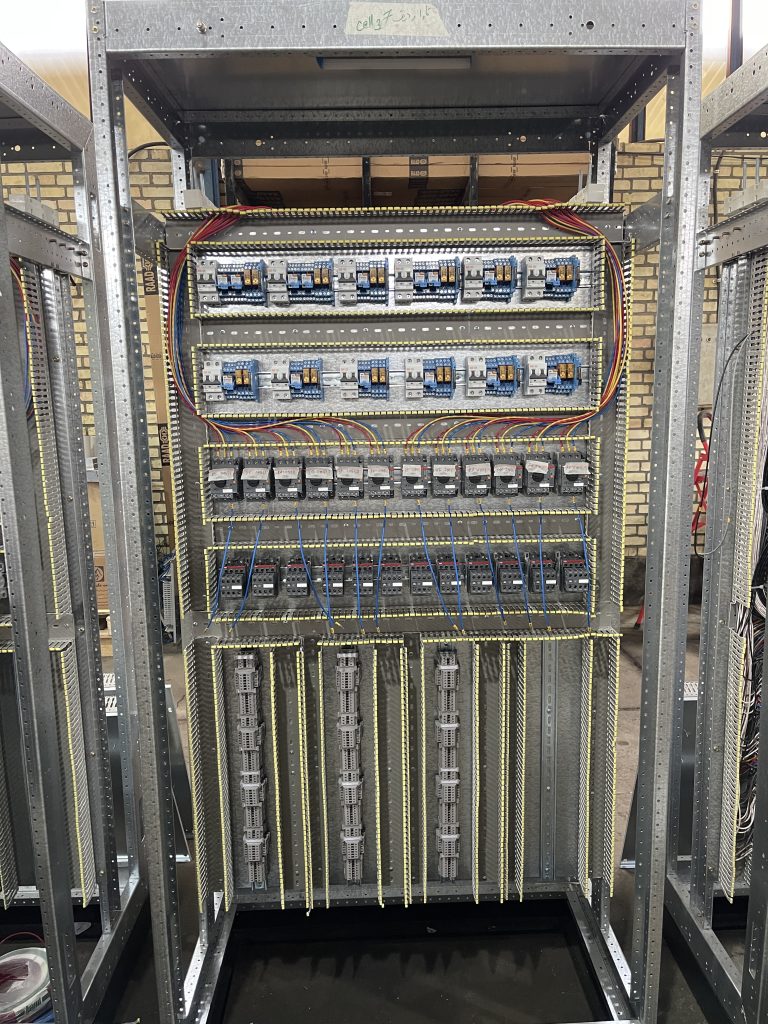

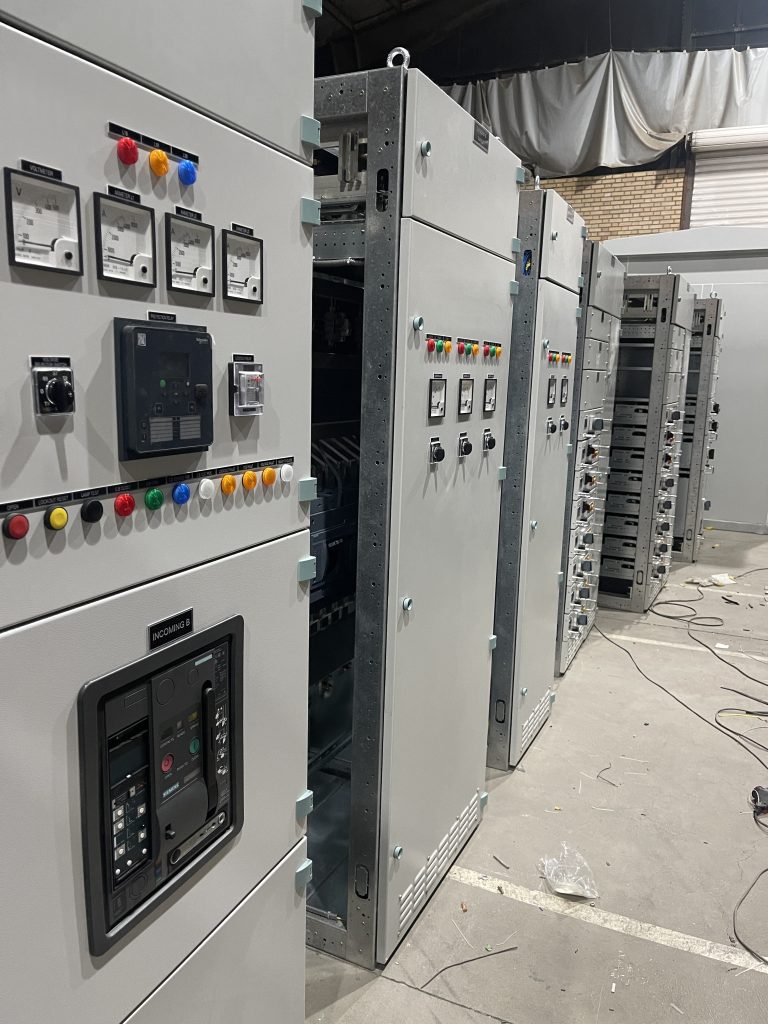

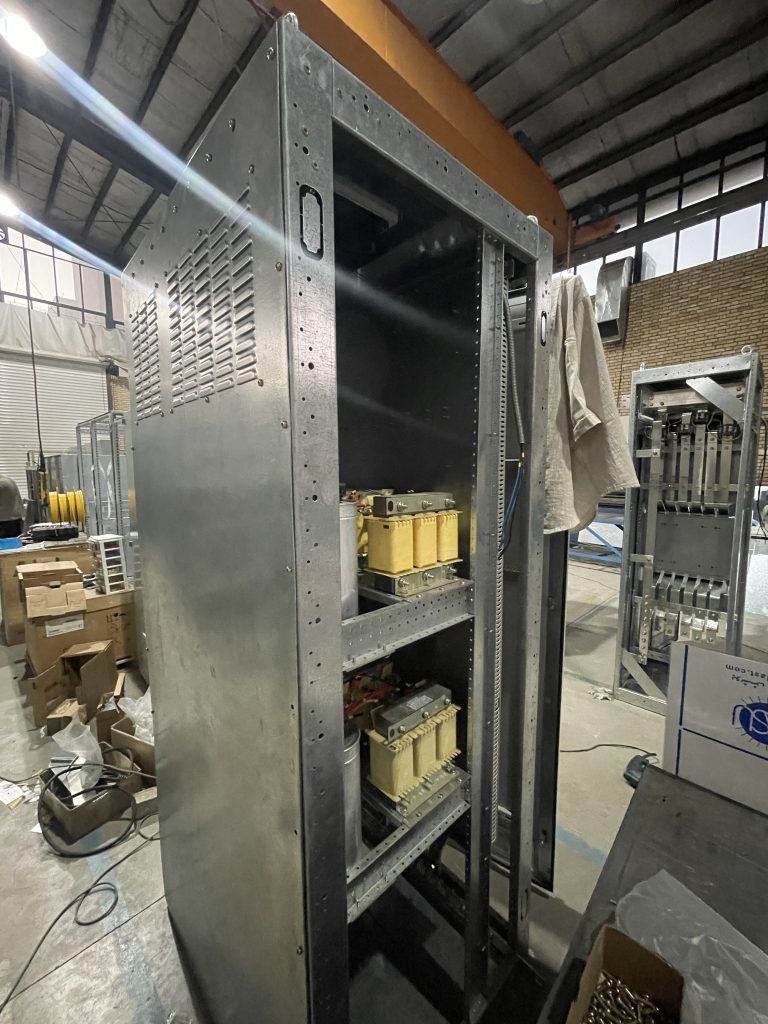

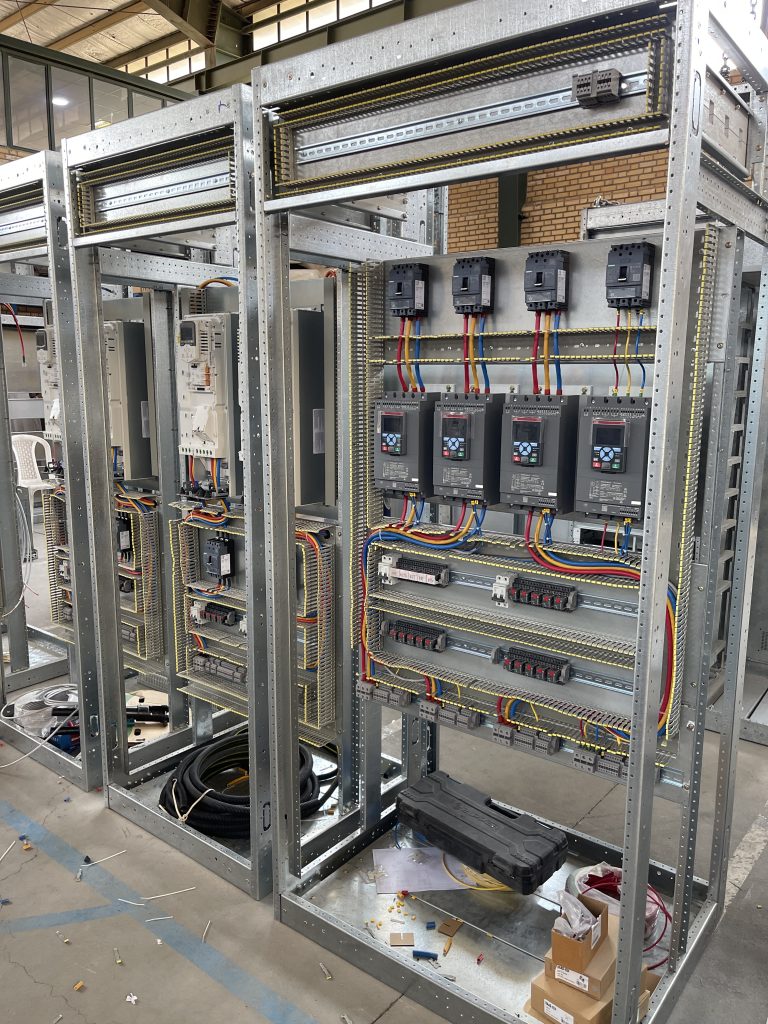

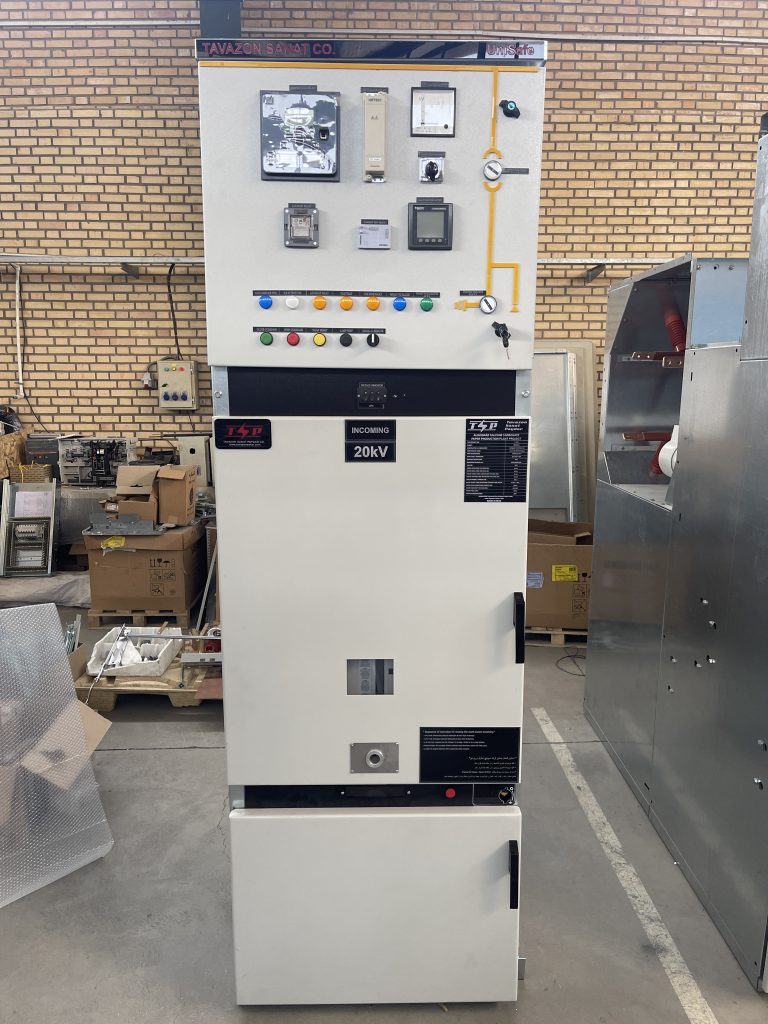

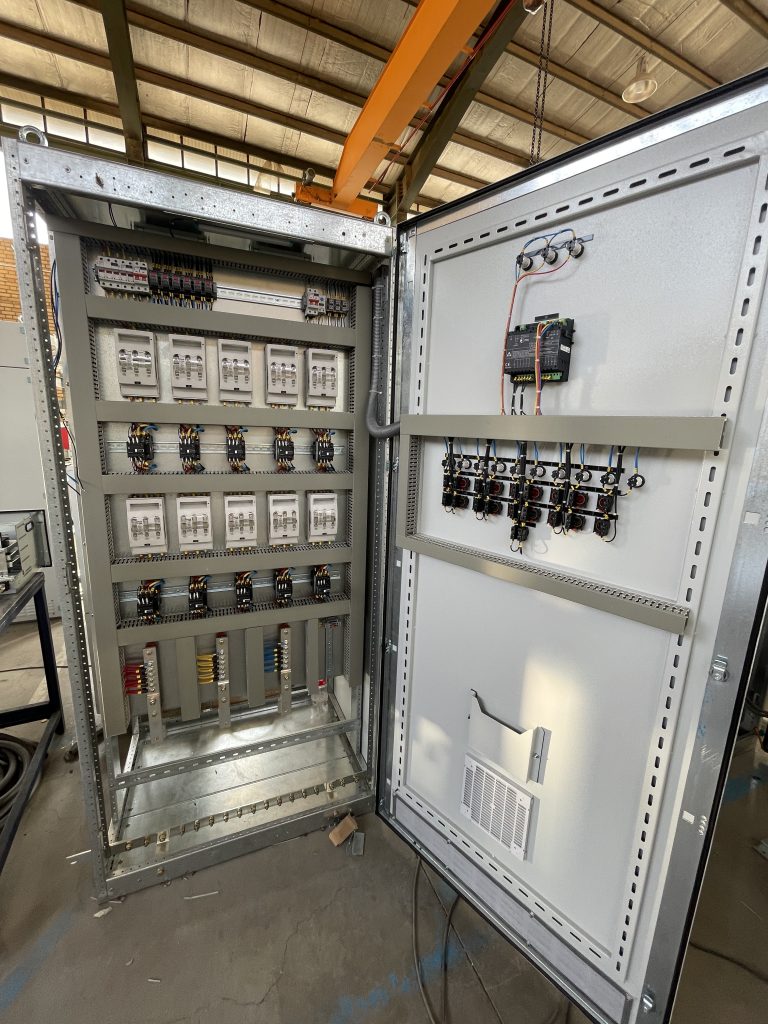

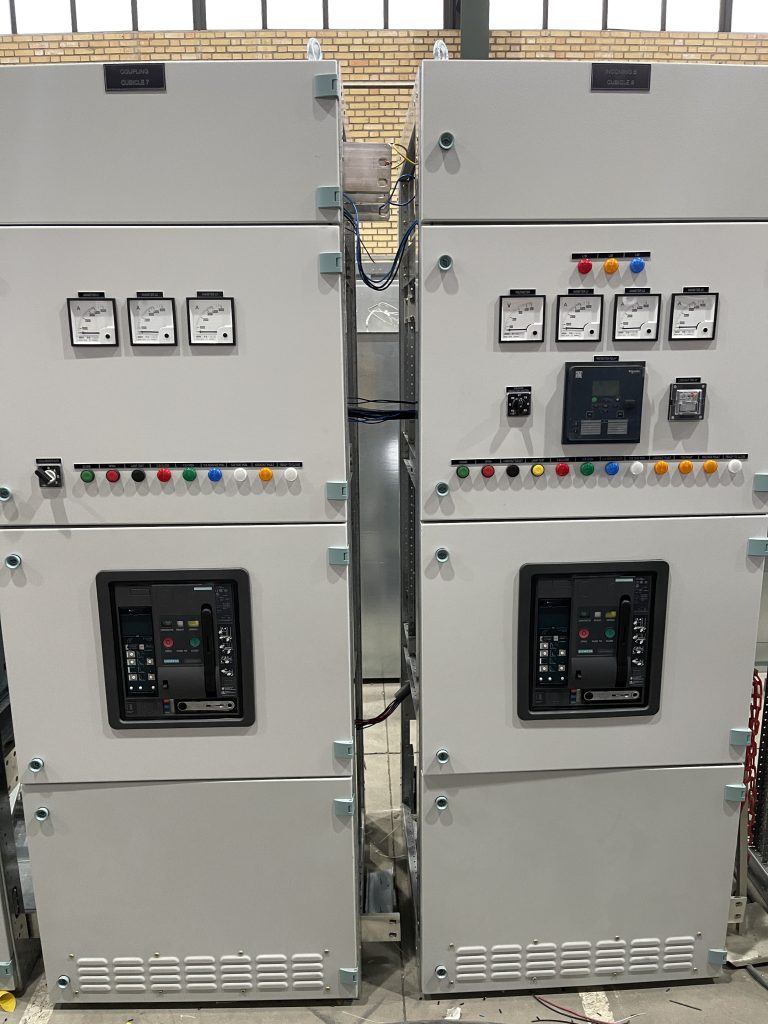

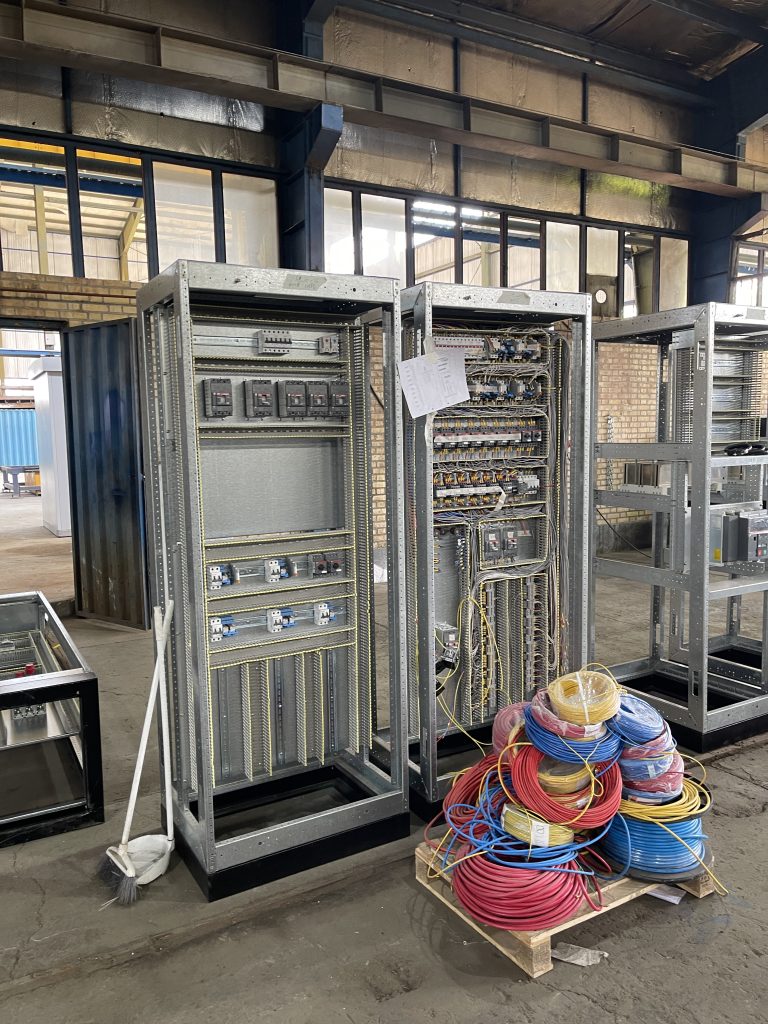

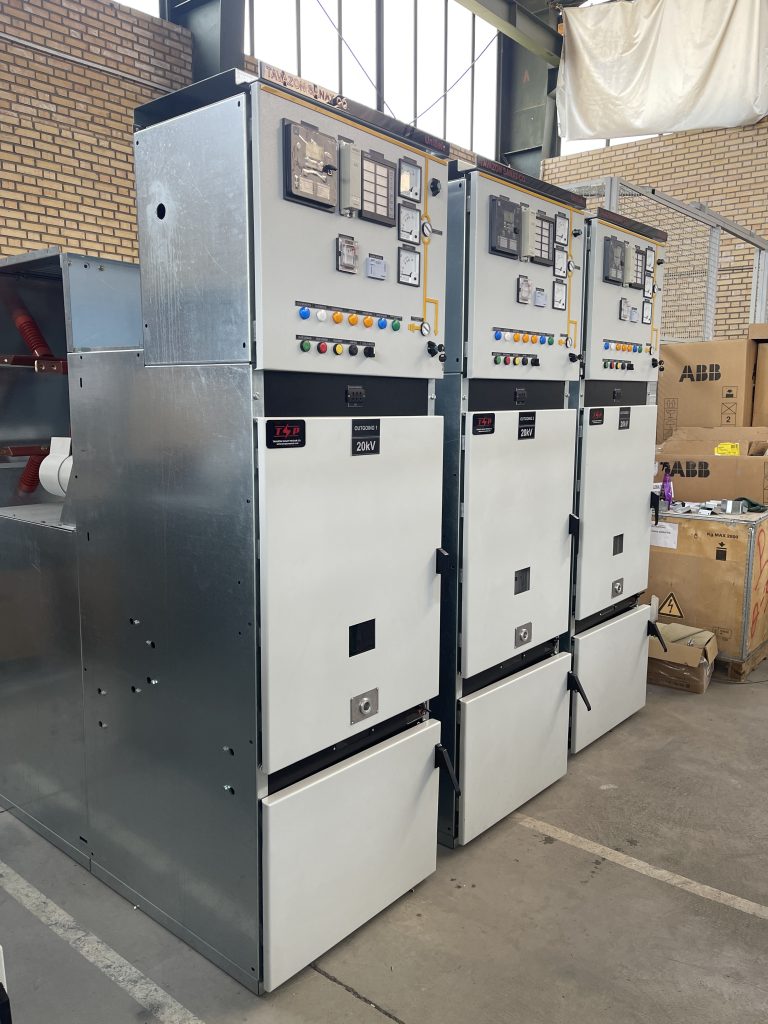

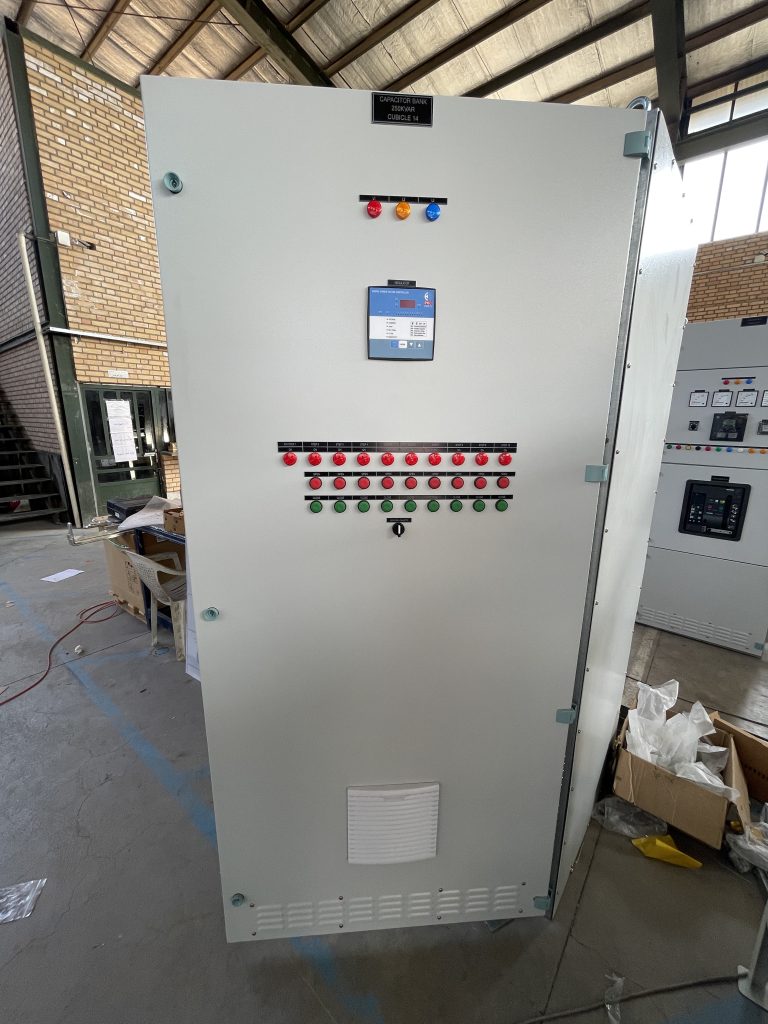

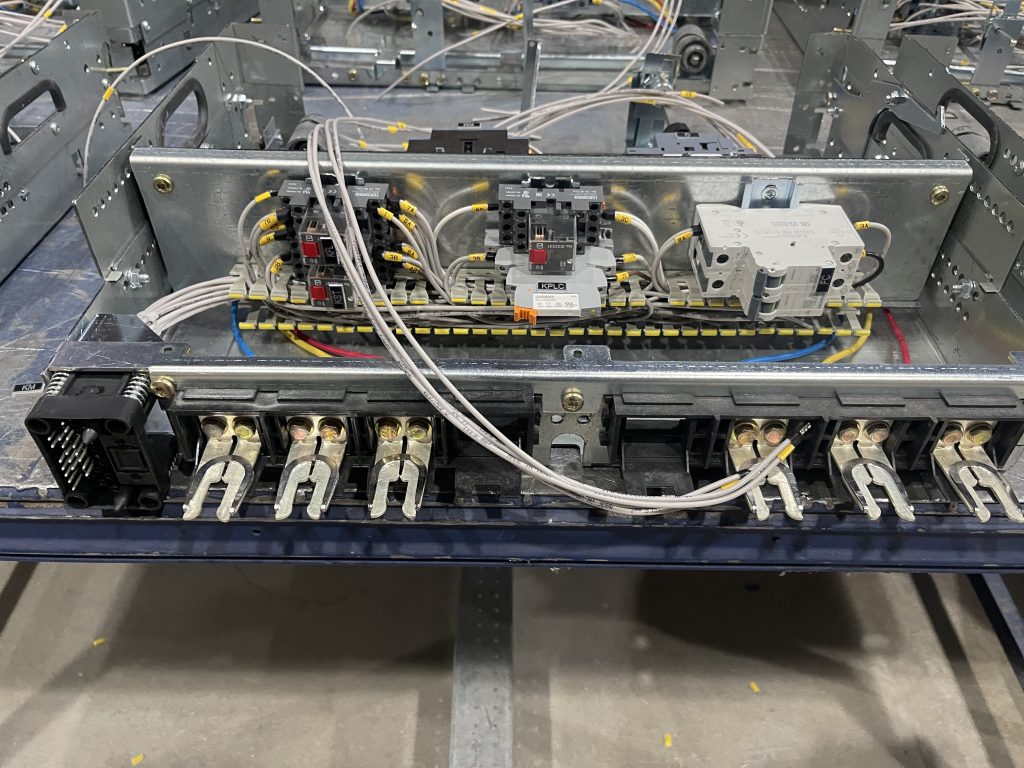

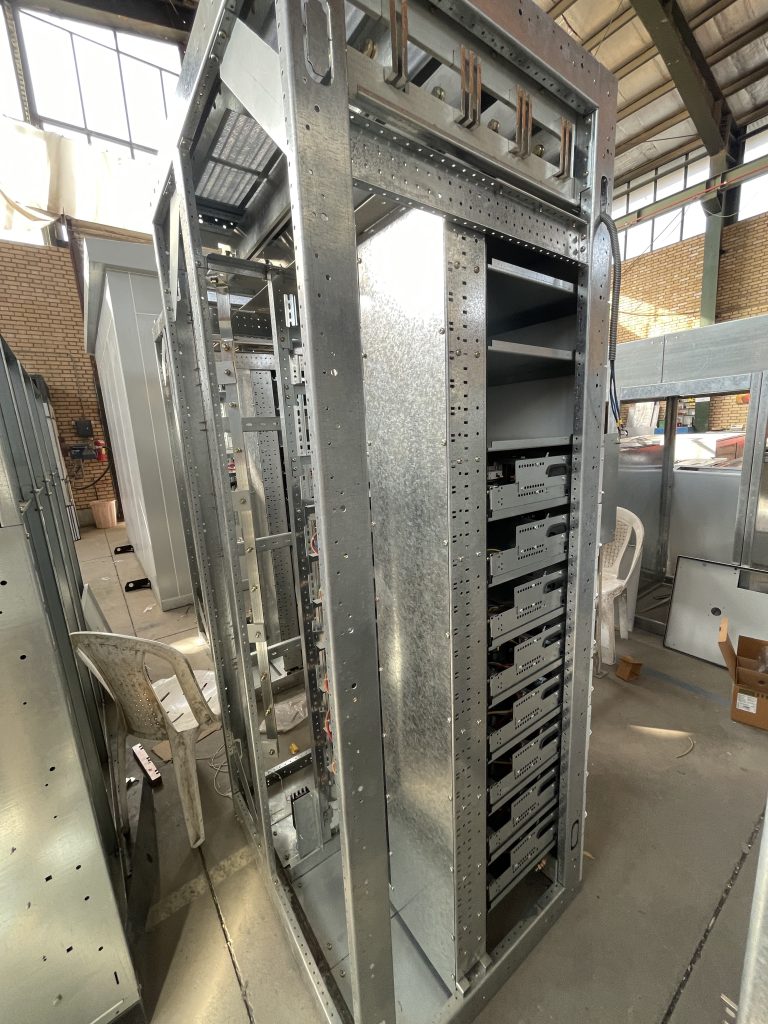

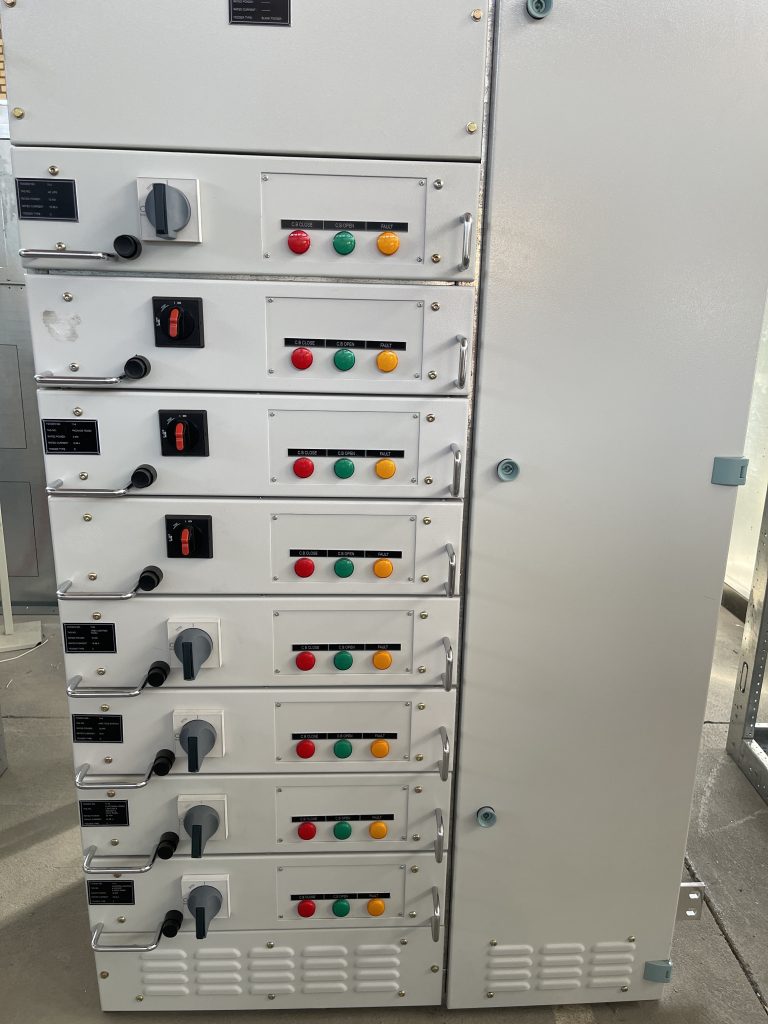

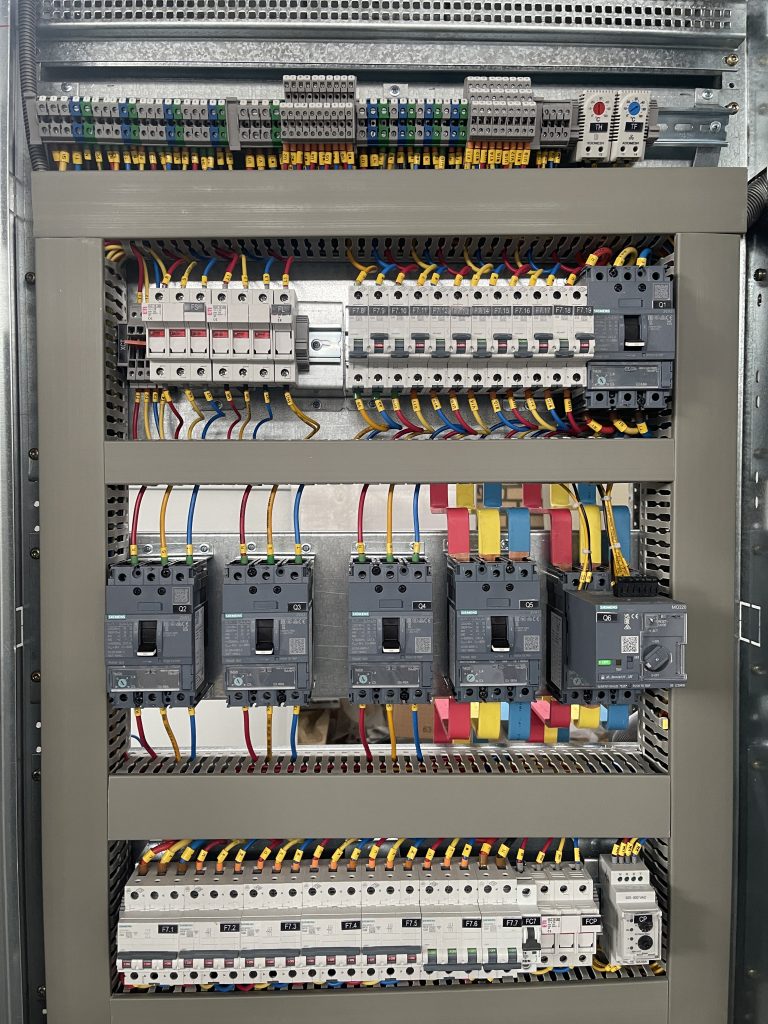

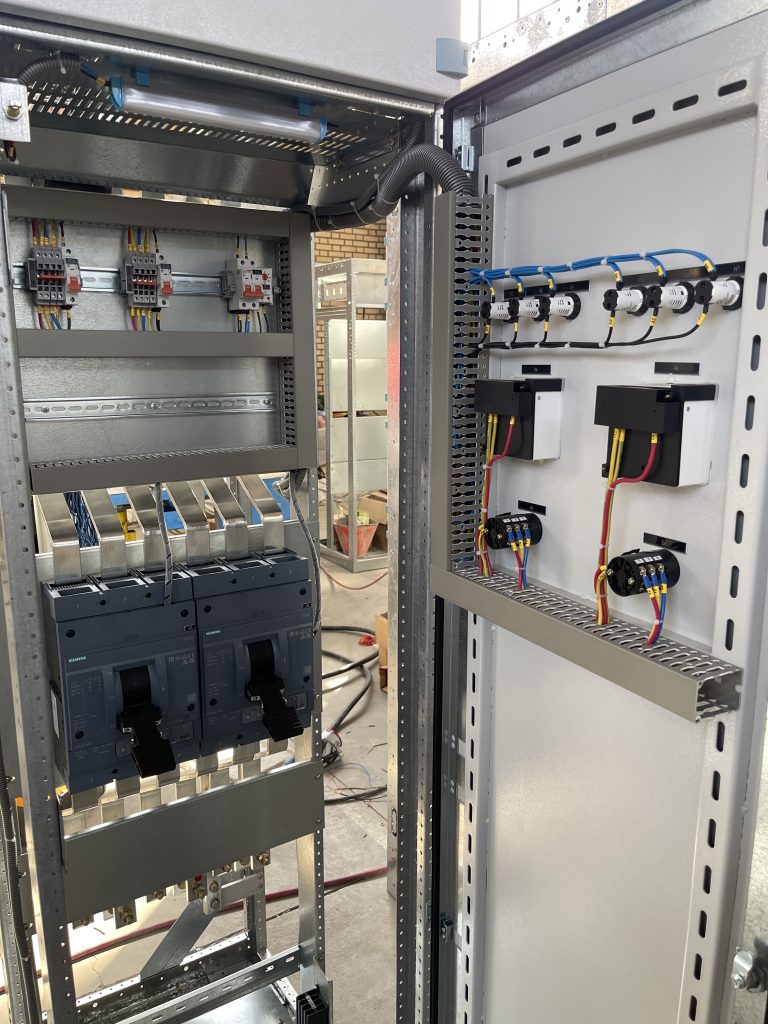

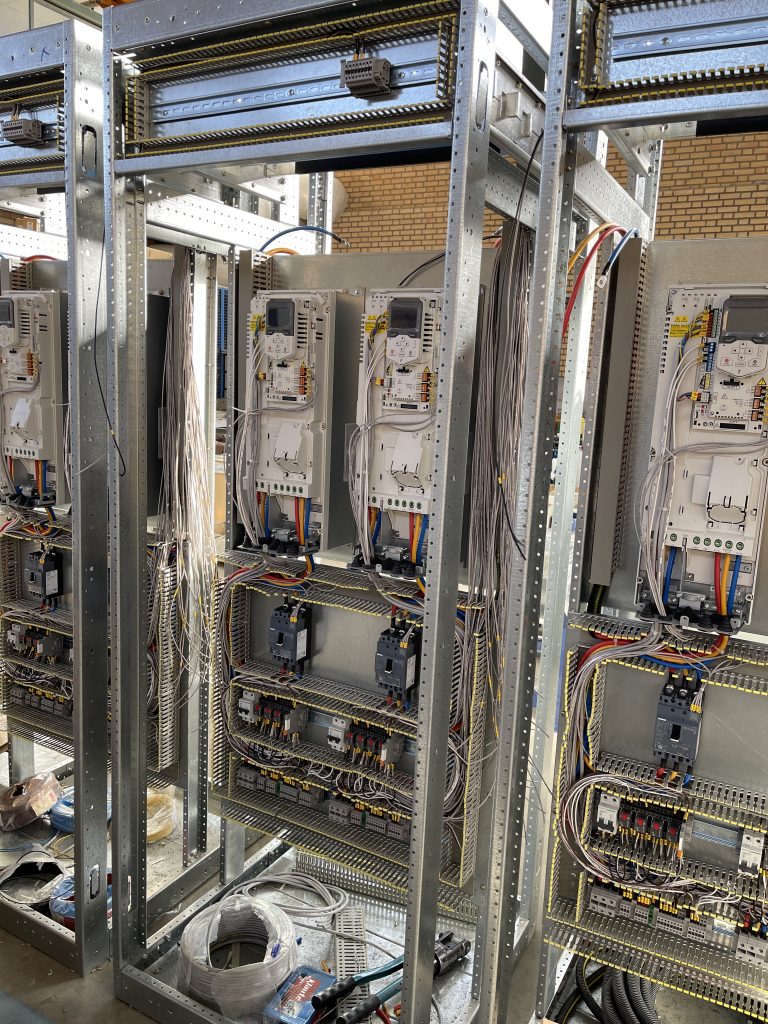

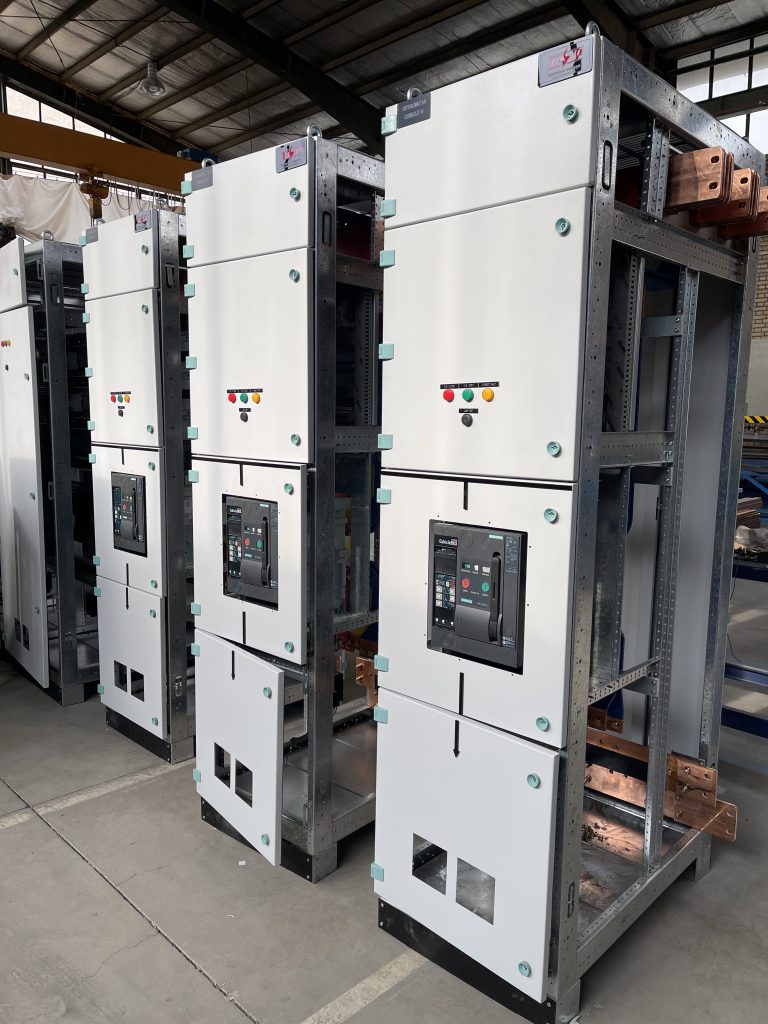

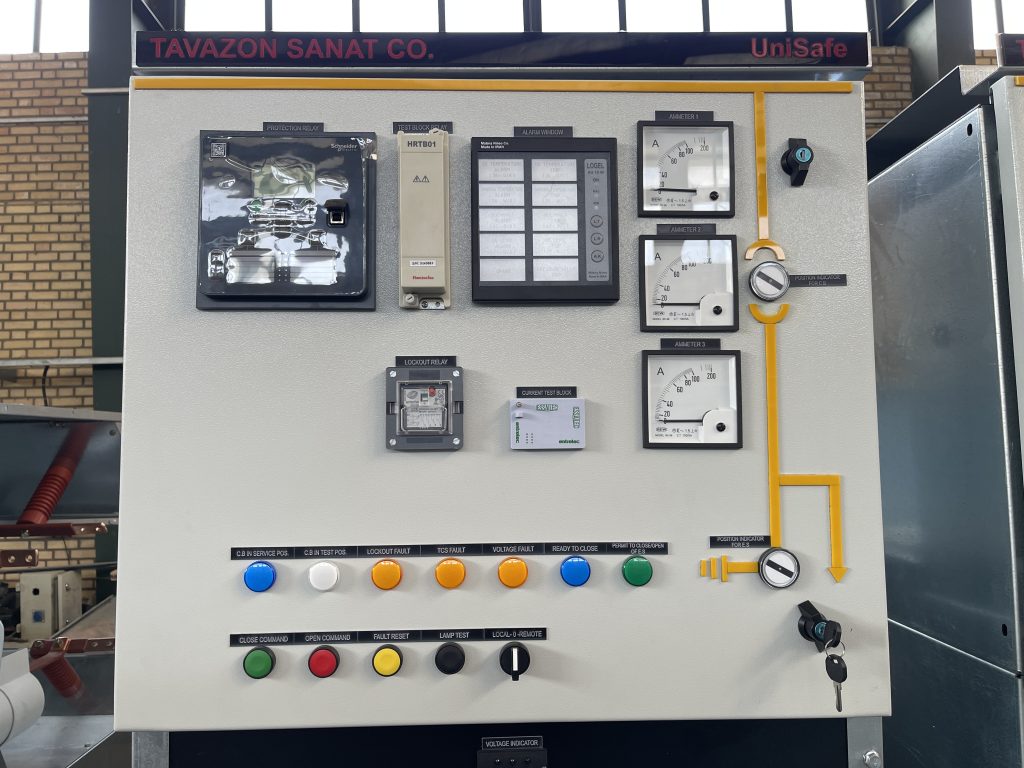

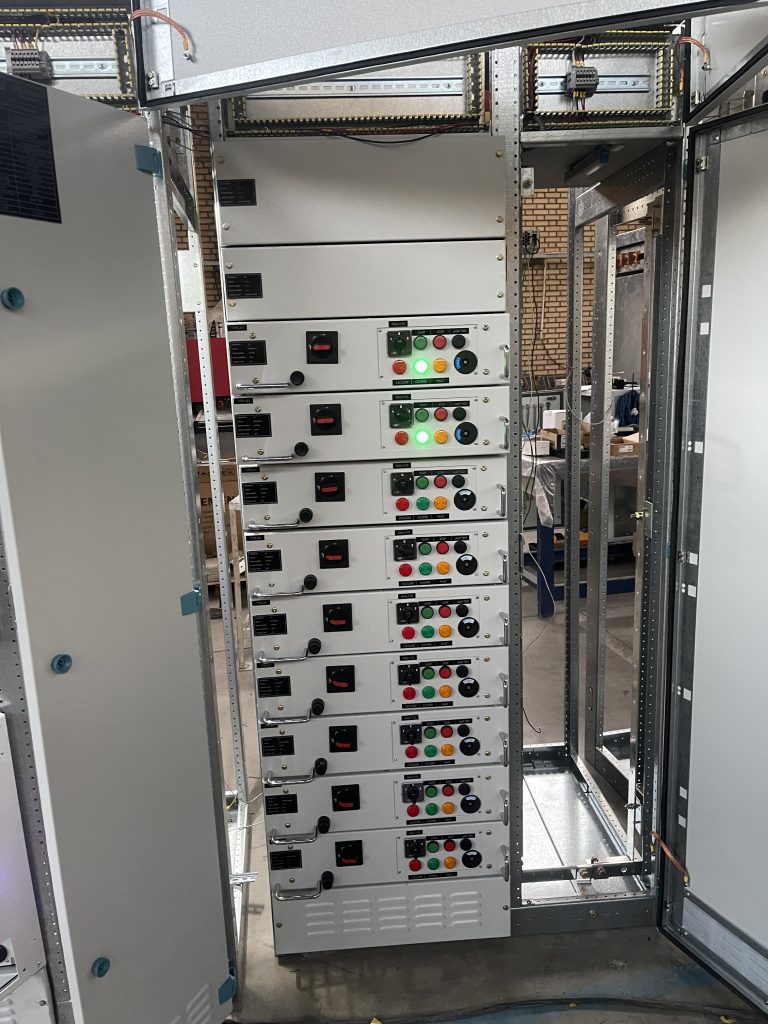

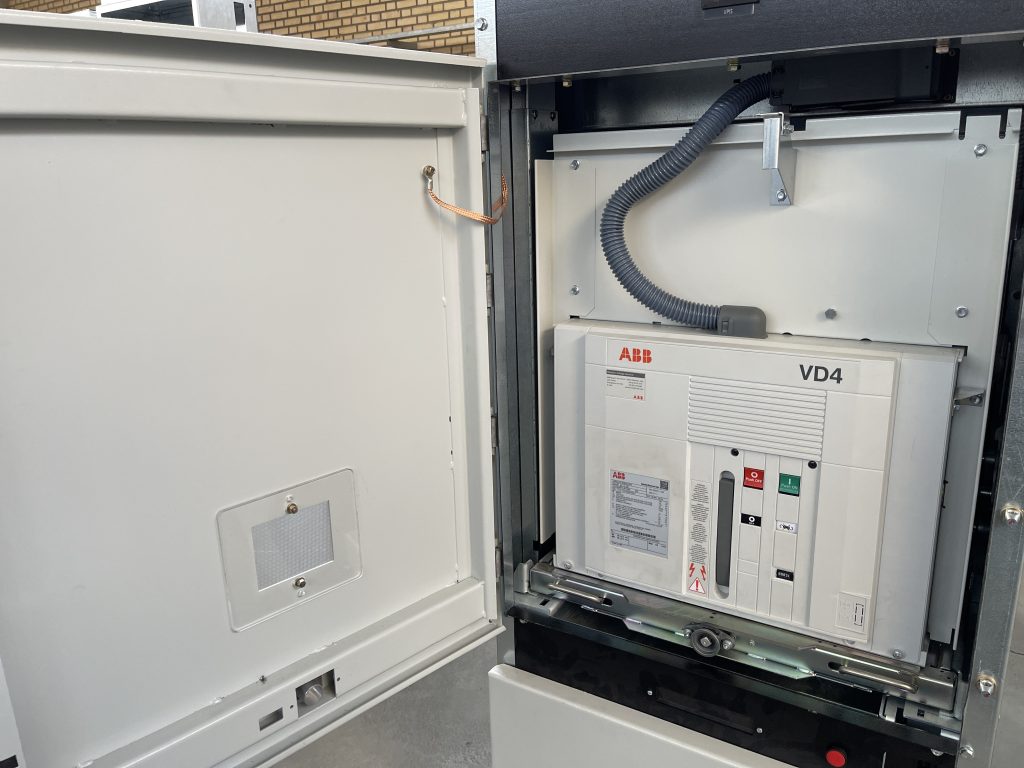

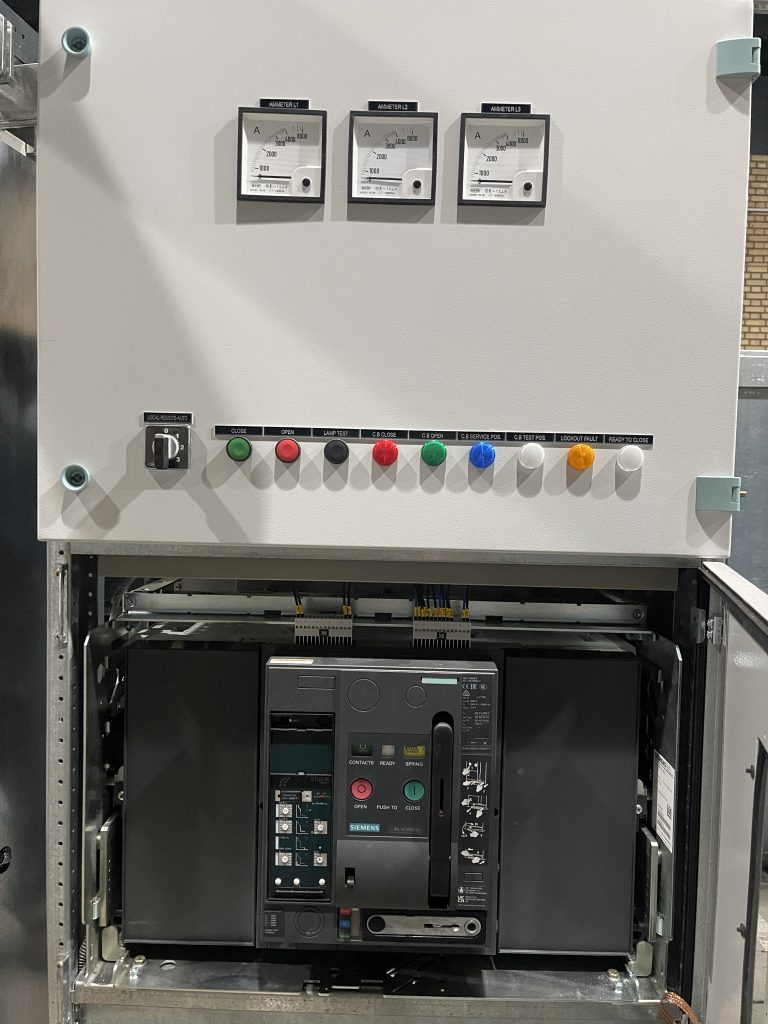

این پروژه شامل طراحی، ساخت و نصب مجموعه تابلوهای فشار متوسط و فشار ضعیف مورد نیاز پروژه تولید کاغذ از کربنات کلسیم الیگودرز است. ساختار سیستم به‌صورت یک مجموعه یکپارچه توزیع برق MV و LV در نظر گرفته شده تا تغذیه، توزیع و بهره‌برداری الکتریکی خطوط فرآیندی پروژه با قابلیت سرویس و توسعه مناسب انجام شود. در بخش فشار متوسط، تابلوها از نوع ABB UniSafe و با ساختار Metal-Enclosed کشویی اجرا شده‌اند. آرایش این بخش شامل دو سلول ورودی با جریان نامی ۶۳۰ آمپر و دو سلول خروجی بوده و تجهیزات کلیدزنی اصلی به‌صورت Withdrawable در نظر گرفته شده‌اند. استفاده از ساختار UniSafe امکان تفکیک مناسب بخش‌های کلید، شینه و کابل، دسترسی سرویس ایمن‌تر و کاهش زمان تعمیرات را فراهم می‌کند. الزامات طراحی و ساخت این بخش بر مبنای چارچوب فنی IEC 62271-200 در نظر گرفته شده است. در بخش فشار ضعیف، سیستم اصلی شامل دو ورودی ۴۰۰۰ آمپر از برند Siemens، یک سلول Bus Coupler و مجموعه فیدرهای خروجی است. آرایش دو ورودی به همراه کوپلر امکان بهره‌برداری انعطاف‌پذیر از باس‌ها، تقسیم بار و تداوم سرویس در شرایط بهره‌برداری یا تعمیرات را فراهم می‌کند. شینه‌بندی اصلی، ارتباط بین بخش‌های ورودی و کوپلر و نحوه توزیع توان بین فیدرها با توجه به جریان‌های بالای سیستم طراحی و اجرا شده است. سلول‌هایی که هر کدام شامل یک کلید هوایی مستقل هستند با آرایش FCB1 و بر مبنای ساختار Siemens SIVACON 8PT ساخته شده‌اند. در این آرایش، هر ACB در یک سلول اختصاصی قرار می‌گیرد تا دسترسی، ایزولاسیون و سرویس تجهیز به‌صورت مستقل انجام شود. فیدرهای کشویی نیز با آرایش OFW اجرا شده‌اند تا امکان تعویض، سرویس و جداسازی فیدر بدون ایجاد اختلال گسترده در سایر بخش‌های تابلو فراهم شود. در طراحی مکانیکی و الکتریکی بخش LV، موضوعاتی مانند تفکیک عملکردی، مسیرهای شینه اصلی و فرعی، دسترسی به تجهیزات، مدیریت حرارتی، آرایش کابل‌ها، ایمنی بهره‌برداری و قابلیت توسعه آتی در نظر گرفته شده است. ساختار SIVACON 8PT به دلیل ماژولار بودن و تنوع آرایش‌های ثابت و کشویی، بستر مناسبی برای ترکیب فیدرهای ACB و OFW در یک مجموعه یکپارچه فراهم کرده است. فرآیند اجرا شامل مهندسی، ساخت، مونتاژ، شینه‌بندی، سیم‌کشی قدرت و فرمان، کنترل نهایی و نصب در محل پروژه بوده است. بخش MV و LV به‌صورت هماهنگ طراحی شده‌اند تا زنجیره توزیع از سطح فشار متوسط تا فیدرهای فشار ضعیف به‌صورت منظم، سرویس‌پذیر و قابل بهره‌برداری صنعتی پیاده‌سازی شود. الزامات بخش فشار متوسط بر مبنای IEC 62271-200 و بخش فشار ضعیف بر مبنای IEC 61439 در نظر گرفته شده است.
