مخزن ۳۶ مشیریه – ساخت تابلو های برق فشار ضعیف

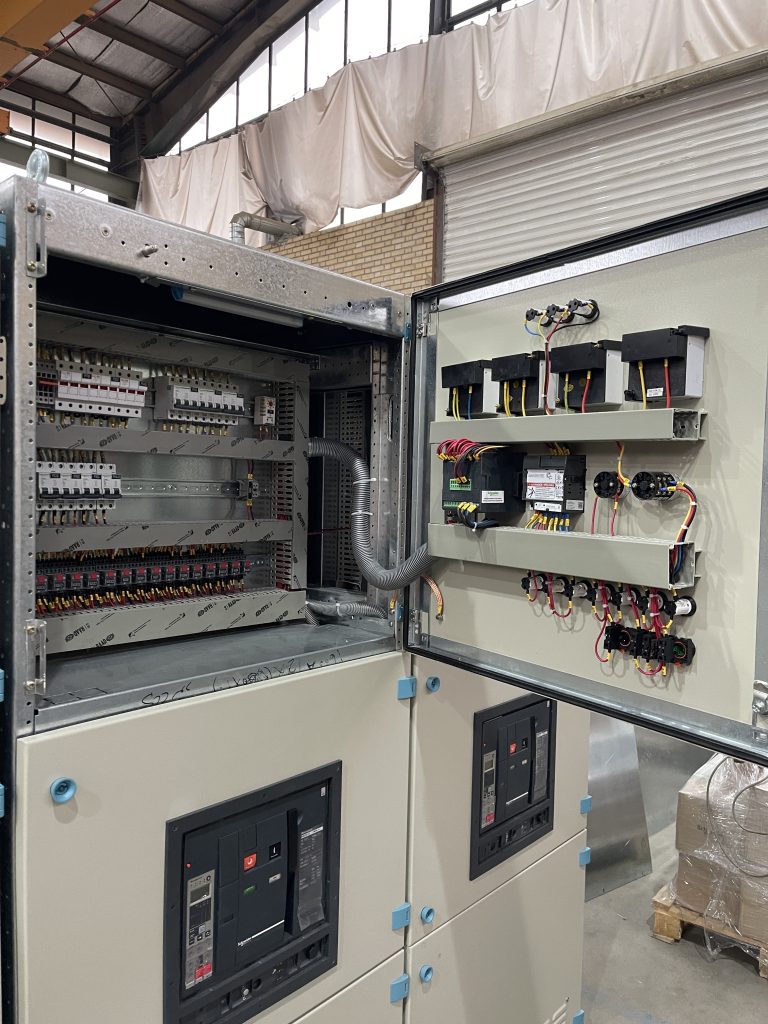

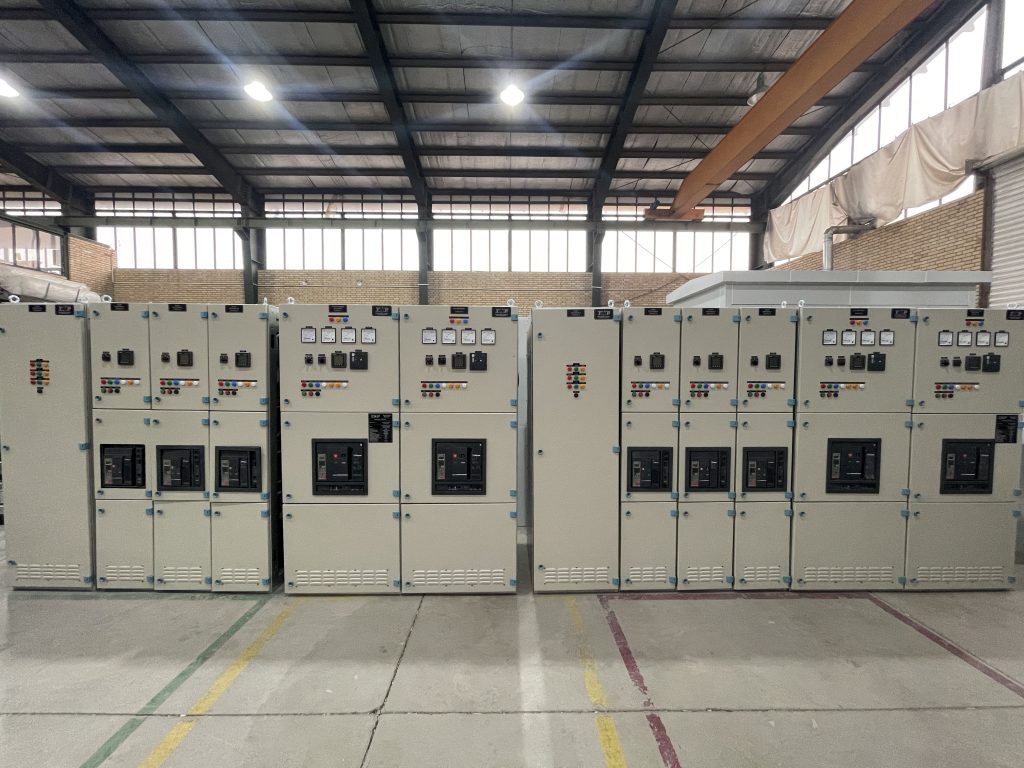

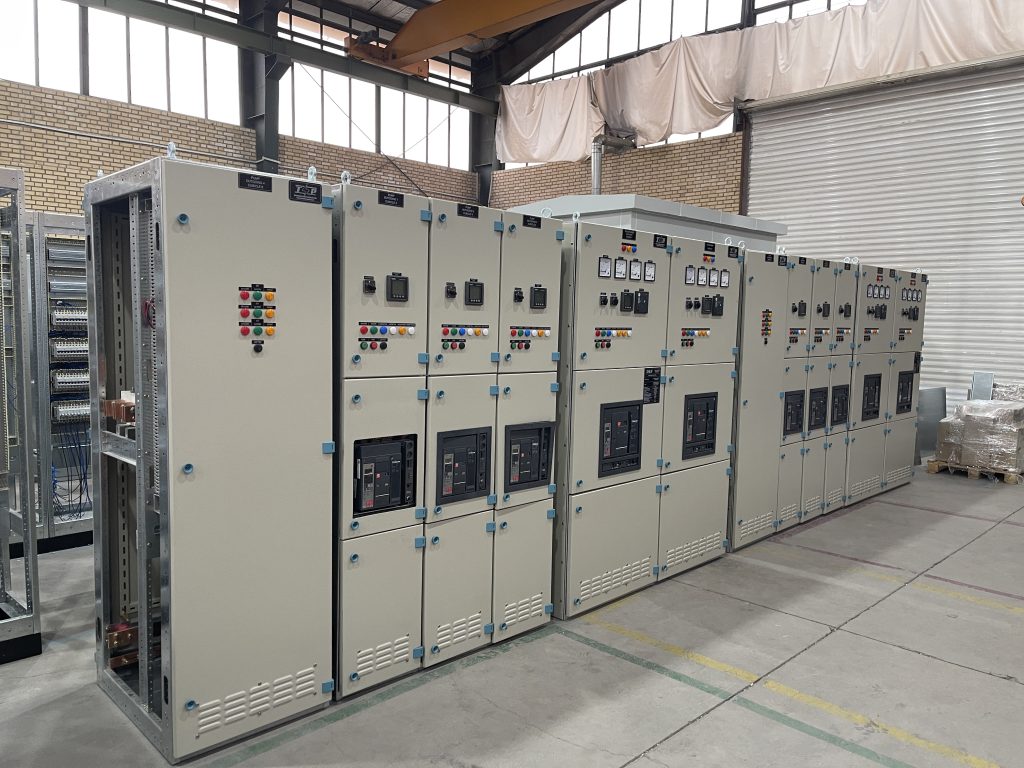

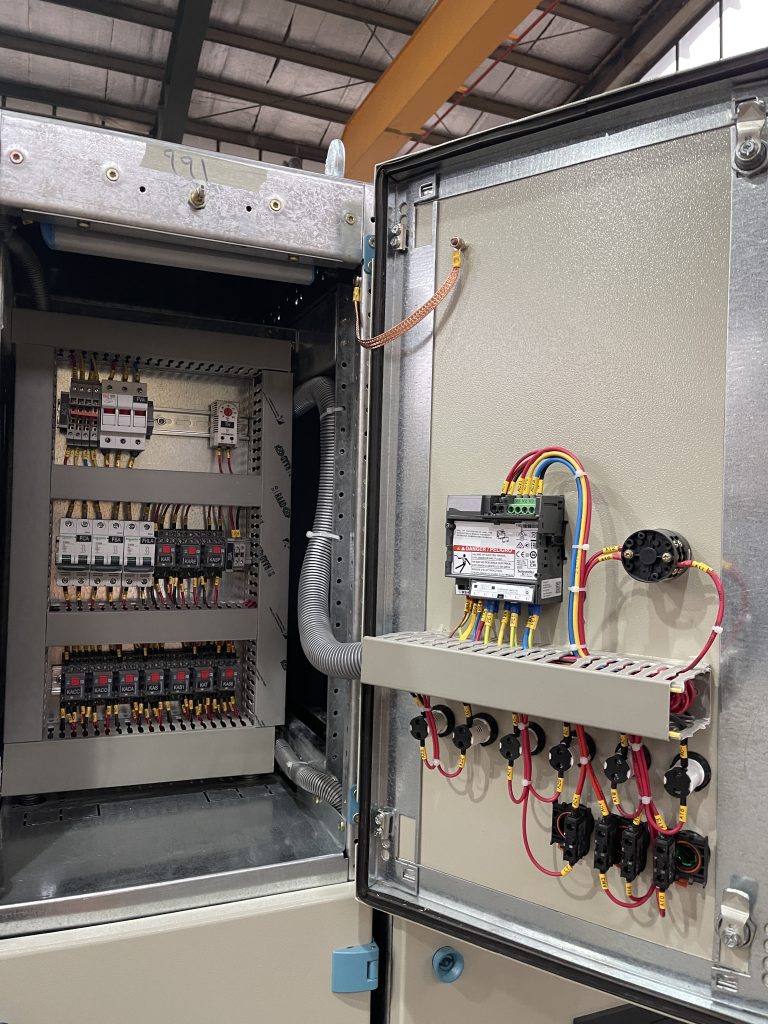

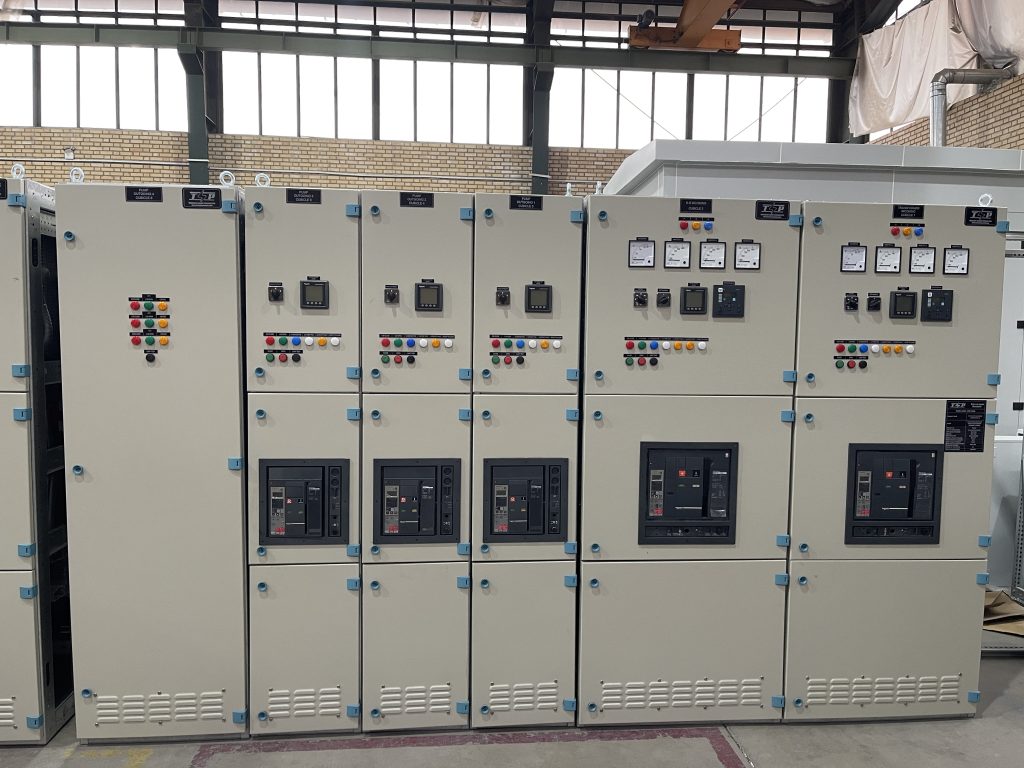

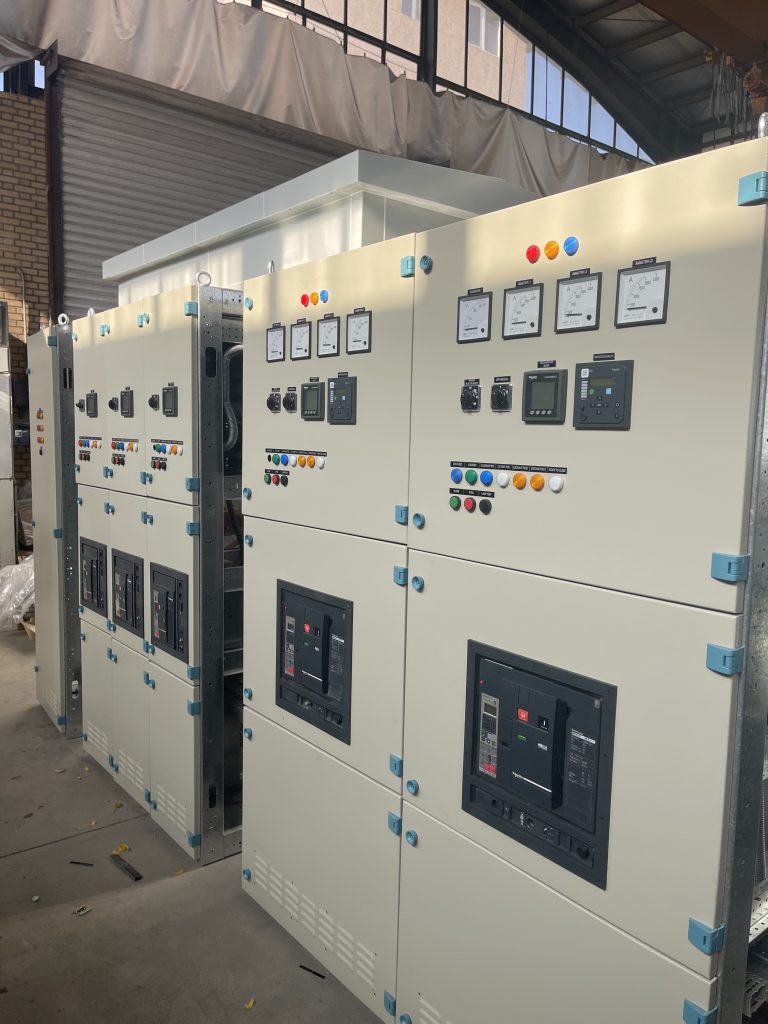

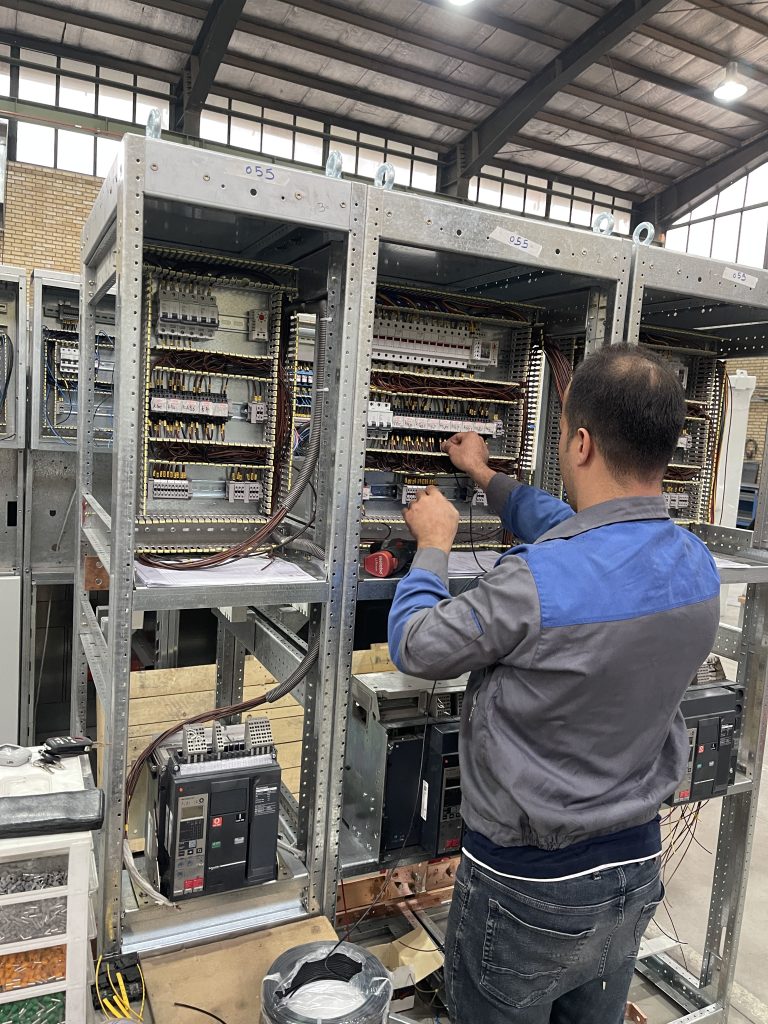

این پروژه شامل طراحی، تأمین و ساخت دو ست تابلو برق فشار ضعیف برای مخازن و سامانه پمپاژ آب مخزن ۳۶ مشیریه است. هر ست با دو ورودی ۲۵۰۰ آمپر به‌صورت Changeover طراحی شده و مدارهای کنترل، اینترلاک و حفاظت‌های موردنیاز برای بهره‌برداری ایمن و پیوسته در آرایش تابلو پیش‌بینی شده است. در بخش قدرت، کلیدهای هوایی ورودی از خانواده Schneider Electric Masterpact NW انتخاب شده‌اند و فیدرهای اصلی ۱۰۰۰ آمپر با کلیدهای Schneider Electric Masterpact NT اجرا شده‌اند. در انتهای هر مجموعه نیز سلول توزیع برای فیدرهای خروجی ۲۵۰ و ۱۶۰ آمپر در نظر گرفته شده است. سلول‌های مجهز به کلید هوایی با آرایش FCB1، یعنی یک کلید هوایی در هر سلول، بر مبنای ساختار استاندارد Siemens SIVACON 8PT طراحی و ساخته شده‌اند. طراحی مکانیکی، آرایش تجهیزات، شینه‌بندی، تفکیک عملکردی و الزامات مونتاژ با رویکرد ساخت تابلوهای Assembly مطابق IEC 61439 انجام شده و تجهیزات اصلی حفاظتی و کلیدزنی پروژه از برند Schneider Electric هستند.
