مرور پروژه
خلاصه فنی و اجرایی
ساخت و تأمین دو ست تابلو بانک خازنی فشار ضعیف، هر یک با ظرفیت نامی ۶۰۰ کیلووار، برای جبران توان راکتیو و بهبود ضریب توان شبکه صنعتی شرکت تسلا ایده اطلس تجارت.

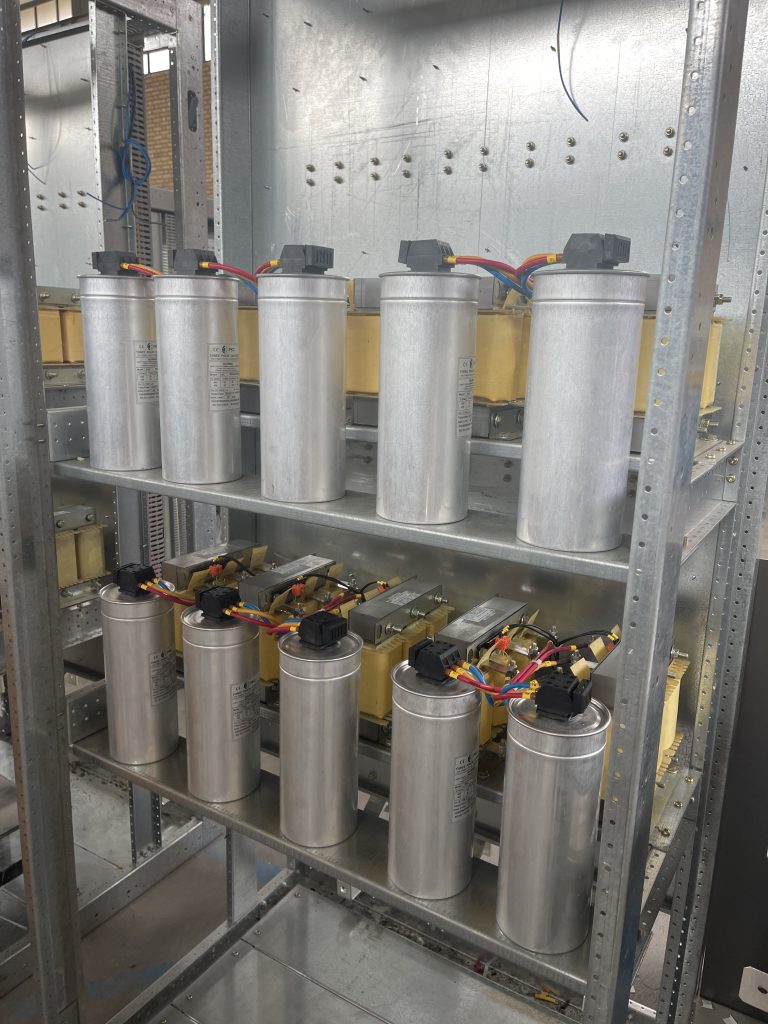

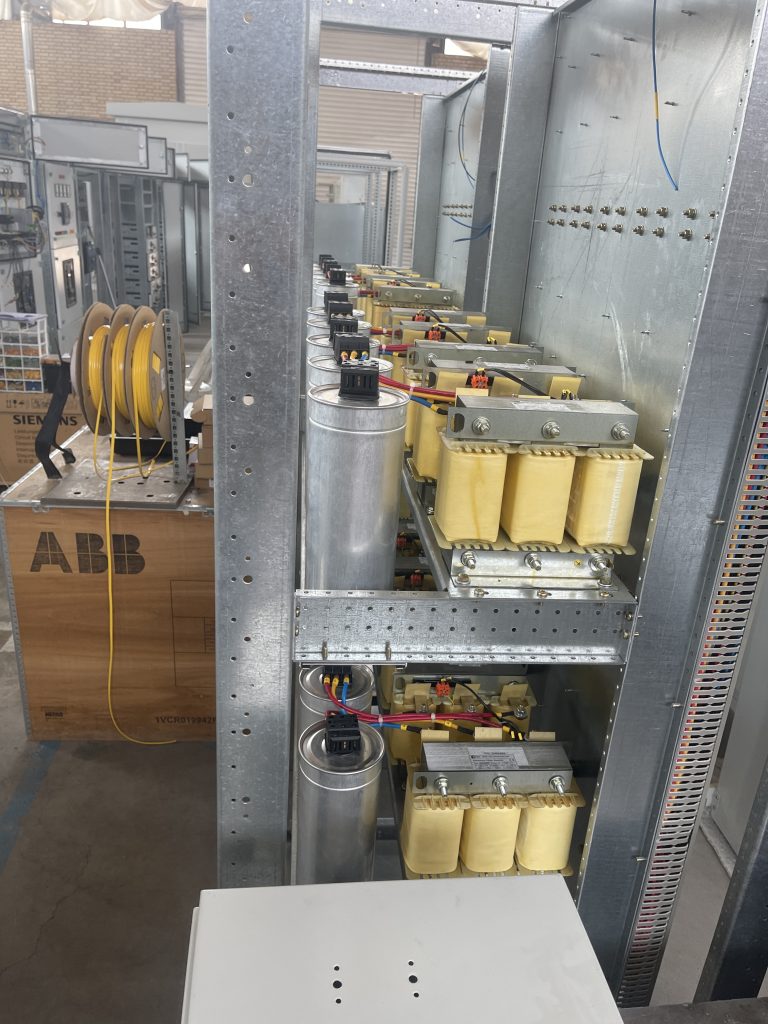

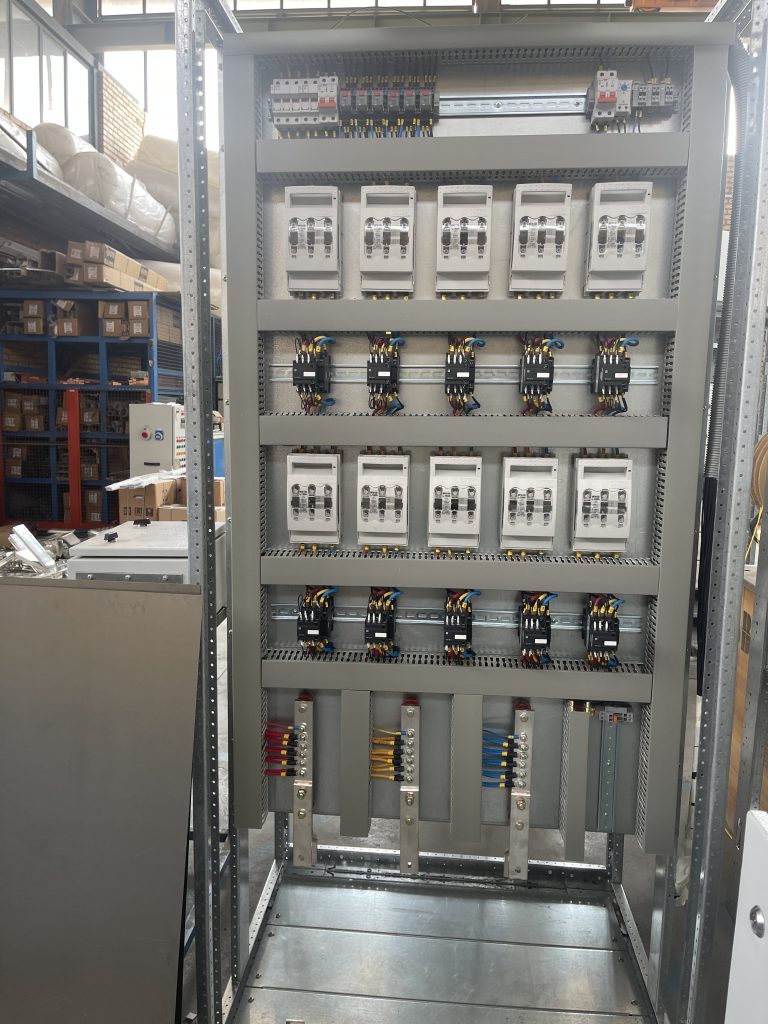

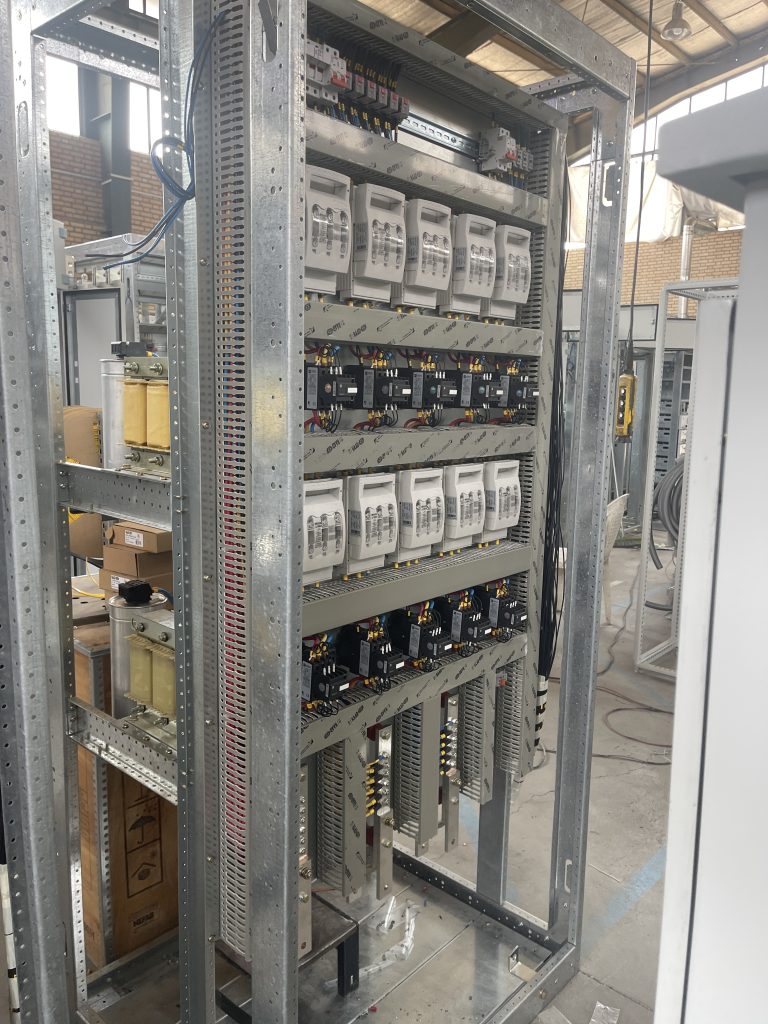

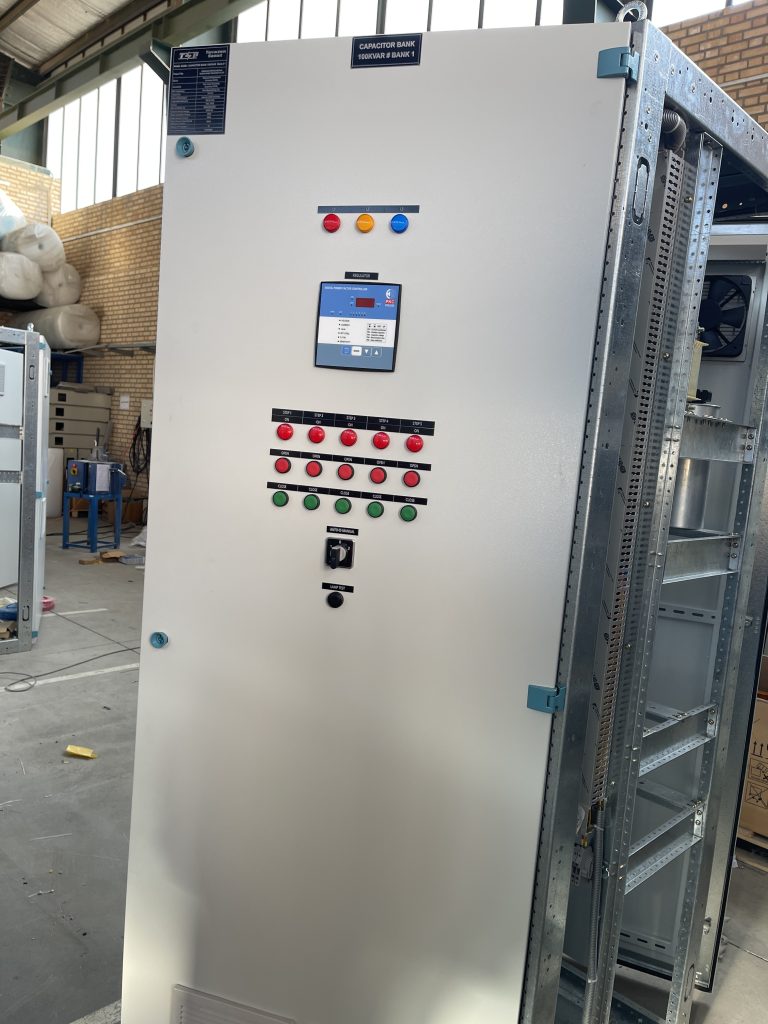

این پروژه شامل ساخت و تأمین دو ست تابلو بانک خازنی فشار ضعیف با ظرفیت نامی ۶۰۰ کیلووار برای شرکت تسلا ایده اطلس تجارت است. هدف اصلی از اجرای این تابلوها، جبران توان راکتیو شبکه، بهبود ضریب توان، کاهش جریان راکتیو عبوری از شبکه داخلی و کمک به بهرهبرداری بهینهتر از تجهیزات توزیع برق مجموعه بوده است. ساختار بانک خازنی بهصورت چندپلهای در نظر گرفته شده تا ظرفیت جبران متناسب با تغییرات بار شبکه وارد مدار شود. مدار قدرت هر پله شامل تجهیزات کلیدزنی و حفاظتی مستقل بوده و آرایش داخلی تابلو با تمرکز بر دسترسی مناسب برای سرویس، تفکیک تجهیزات، مسیر مناسب سیمکشی و اتصال مطمئن شینهها و هادیهای قدرت اجرا شده است. بخش کنترل تابلو وظیفه مدیریت ورود و خروج پلههای خازنی متناسب با نیاز جبران توان راکتیو را بر عهده دارد. در طراحی و مونتاژ داخلی، موضوعاتی مانند حفاظت پلهها، توزیع یکنواخت جریان، کنترل حرارتی، تهویه فضای داخلی و فاصلهگذاری مناسب تجهیزات برای کارکرد پایدار در شرایط بهرهبرداری صنعتی مورد توجه قرار گرفته است. مونتاژ مکانیکی، شینهبندی، سیمکشی فرمان و قدرت، جانمایی تجهیزات و کنترل نهایی مجموعه با رویکرد ساخت تابلوهای فشار ضعیف صنعتی و مطابق الزامات IEC 61439 انجام شده است. نتیجه پروژه، دو مجموعه بانک خازنی مدولار و سرویسپذیر با ظرفیت ۶۰۰ کیلووار برای پشتیبانی از مدیریت توان راکتیو و بهبود کیفیت بهرهبرداری شبکه برق مجموعه است.
